10kV环网柜型取能电源
适用范围
1、10kV环网柜型电子式组合互感器（高压电能表）配套低压电能表供电。
2、环网柜内集中器、专变终端及配网终端的供电。
3、环网柜内其它10kV低压端设备的供电。
产品概述
环网柜型取能电源是针对10kV欧式环网柜设计的取能装置，采用非传统互感器技术，通过安全可靠的方式从10kV母线电压上获得低压能量，为低压侧的二次设备提供供电电源。
功能特点
环网柜型取能电源获得多项实用新型专利，已有数千套产品在国网、南网多家电力公司配电网挂网运行。
环网柜型取能电源通过母线电压方式取能，采用非传统的电压传感器技术，将电压传感器制作成电缆附件型式，在不增设取能电源柜，不破坏柜体原有电缆及各电缆附件的前提下实现低压电源的获得。其主要特点有：
1、产品小巧，灵活，安装简便，不需要破坏原有设计，尤其是对于已投运的柜体，在已有的空间中就可以实现产品的安装，无需改动原有设备，无需新增占地，可以为用户节约大量成本，大大降低施工的难度，使很多原来不具备改造条件的环网柜获得低压电源，为环网柜的配网自动化二次设备供电提供了一种全新的解决方案。
2、本产品配备专用的电缆附件转接头，解决了现场电缆附件厂家繁多，尺寸不一导致的安装困难问题，提高了本产品的适应能力和安装成功率，大大降低了现场停电时间、施工难度和施工失败的风险。
3、本产品节省材料、节能环保，减少铜、铁的使用，从而大量减少铜损，铁损和自身损耗，可以大大降低线路因铁芯互感器易出现铁磁谐振故障的事故率。
4、本产品通过电压取能，稳定可靠，不受负荷电流大小影响。且发生单相接地、缺相等系统故障时仍然可以提供稳定的功率。
5、本产品经过反复的试验及大量的实际运行论证，安全性、稳定性完全符合有关国家标准及相关行业标准的要求。
技术指标
额定电压
|
10⁄√3kV
|
工作范围
|
0.8Un~1.2Un
|
额定频率
|
50Hz
|
额定输出功率
|
4W
|
输出电压
|
AC100V/220V，DC5/12/24/48V（可选）
|
绝缘性能
|
工频耐压：42kV/1min；雷电冲击电压：75kV
|
局部放电
|
＜20pC
|
外绝缘等级
|
全绝缘，可触摸
|
工作温度范围
|
-40℃~70℃
|
整机重量
|
4.5kg
|
组成结构
环网柜型取能电源工作原理如下图所示。3支电压传感器通过专用的电缆附件，分别安装在三相母线上，低压侧接地。通过电压传感器可以分别获得ua、ub、uc。然后通过电缆接至低压侧的低压电源模块。电源模块实现交直流电压输出。输出电压可以根据用户要求定制。
环网柜型取能电源由3支电压传感器、低压电源模块组成。其中电压传感器配合环网柜电缆附件安装于环网柜高压仓内，低压电源模块安装于低压侧，两者通过厂家提供的电缆连接。产品配置如下图所示。

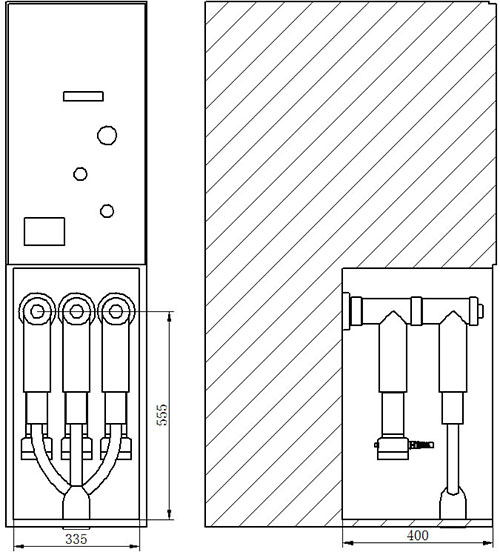

本产品安装所需环网柜空间最小尺寸（mm）：555×335×400；整机重量：4.5kg；产品安装所需空间尺寸如下图所示。
安装实例

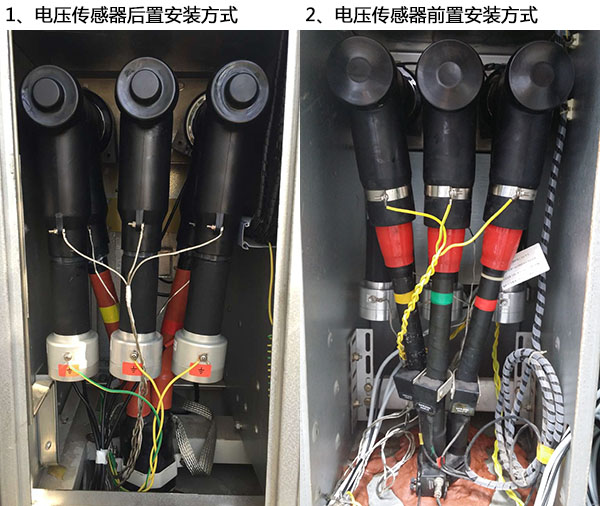

应用于环网柜内的10kV环网柜型取能电源的典型安装设计方案有电压传感器后置安装方式和电压传感器前置安装方式，实际安装图示如下。
电压传感器配合环网柜电缆附件安装于环网柜高压仓内，从高压仓引出电压传感器二次电压线接入低压电源模块，实际完整安装图示如下。
