高压电能整体校验装置
适用范围
1、按《GB/T 16934-1997 电能计量柜》规定生产的各种电能计量柜、计量箱的误差整体校准和计量检定。
2、按《GB/T 32856-2016高压电能表通用技术要求》规定生产的各种高压电能表的误差整体校准和计量检定。
3、采用“电子式互感器+线损采集模块”的一二次融合设备的误差整体校准和计量检定。
4、“传统组合式互感器+低压电能表”的误差整体校准和计量检定。
5、其它类型的高压电能计量装置的误差整体校准和计量检定。
功能特点
高压电能整体校验装置获得多项实用新型专利，取得国网湖北省电力公司电力科学研究院、江苏省质量技术监督局等机构部件检测报告，并申报多项政府科技合作项目，被国内多家电力公司、高压电能表厂家采购使用。
高压电能整体校验装置采用了国际先进的新一代数字式功率源、高压大电流标准功率源及高低压绝缘技术，根据《GB 11150-2001电能表检验装置》、《JJG 597-2005 交流电能表检定装置》、《JJG 596-1999 电子式电能表》、《DL/T 614-2007 多功能电能表》已经正在制订的《高压电能计量设备检定装置国家标准》等标准研制，可广泛用于0.2S级/0.5S级（整体误差）及以下准确度等级的高压电能计量装置的整体校验、检定。其主要特点有：
1、高压电流互感器多电流档位量程切换，可以根据实际电流选择合适的档位以保证整体的计量精度。
2、对三相三线、三相四线6kV、10kV、20kV、35kV高压电能整体校验装置进行整体误差检定和校准。
3、按照检定规程要求，对潜动、起动、基本误差、多功能等检定项目实现手工或全自动检定，也可自行确定检定方案进行检定，还可自由选点检定。
4、进行电压影响、频率影响、逆相序影响、电压不平衡、谐波影响等影响量引起的改变量的测定。
5、测量电压、电流、功率因数、相位、频率等参数。
6、通过面板开关控制高压测试、用户调试测试功能切换,采取完善的高低压绝缘技术，确保操作人员安全。
7、输出电压、电流过载具有自动保护、声音报警功能。
8、具有升高压时红色警示灯警示功能。
技术指标
准确度等级
|
有功0.05级/0.1级（可选）
|
电压量程
|
6kV、10kV、20kV、35kV（可选）
|
电流量程
|
10A-600A
|
电压调节
|
调节范围0%~120%；调节细度0.01%
|
电流调节
|
调节范围0%~120%；调节细度0.01%
|
相位调节
|
调节范围0~359.9°；调节细度0.01Hz
|
频率调节
|
调节范围45~65Hz；调节细度0.01°
|
功率稳定度
|
≤1%/3分钟
|
波形失真度
|
≤2%
|
表位数
|
4表位/8表位（可选）
|
装置输入电源
|
电压220V±5%；频率50Hz±1%
|
整机重量
|
<500kg
|
组成结构

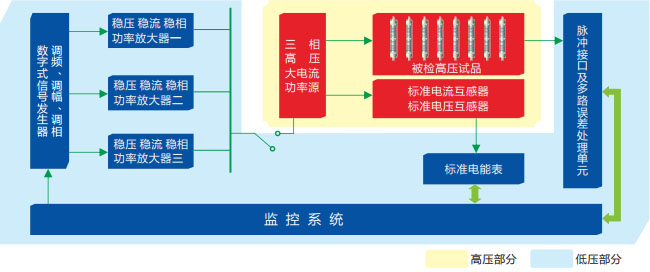

高压电能整体校验装置主要由三相低压程控功率源、三相高压大电流功率源、基准电能测量系统、监控系统几部分构成。校验台整体原理框图如下图所示。

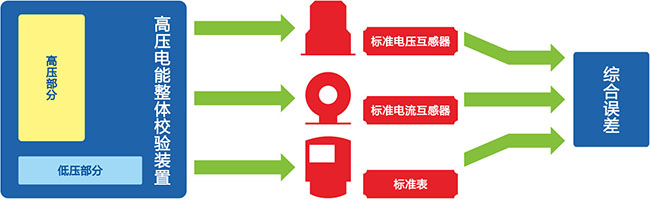

高压电能整体校验装置的量值溯源方法如下图所示。将校验装置中的标准电压互感器、标准电流互感器和标准电能表分别进行量值溯源，然后标定校验装置的整体综合误差。
本产品安装空间尺寸（m）：6×9×4；整套设备重量：<500kg；产品外形尺寸如下图所示。
安装实例

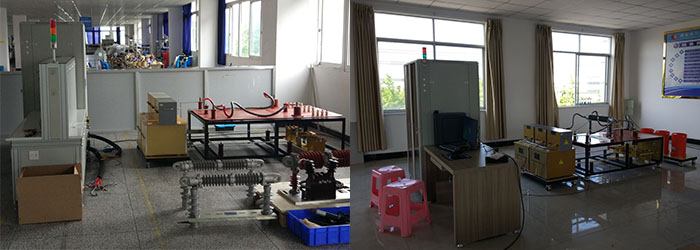

高压电能整体校验装置被国内多家电力公司、高压电能表厂家采购使用，实际安装图示如下。
